VÄLJ RÄTT ANLÄGGNING FÖR DITT AVLOPP!

Det finns en djungel av olika lösningar, produkter och det är inte lätt att välja.

För att veta vilken typ av anläggning som du behöver så krävs det att man gör den inledande undersökningen/projekteringen.

Först när man vet alla fakta kan man se vilken lösning som passar bäst för just er.

Vi erbjuder moderna och kompakta lösningar från ledande leverantörer.

En traditionell infiltration som normalt kräver en yta på ca: 30kvm får med modern teknik plats på ca: 8kvm.

Läs mer om vilka olika typer av avloppslösningar som finns på: http://husagare.avloppsguiden.se/avloppsteknik.html

Avlopp med hög skyddsnivå

Sluten tank för wc + slamavskiljare för BDT

Roslagens vanligaste avloppslösning inom detaljplanerade områden. Extremt snålspolande vattentoalett till sluten tank samt BDT med infiltration/markbädd.

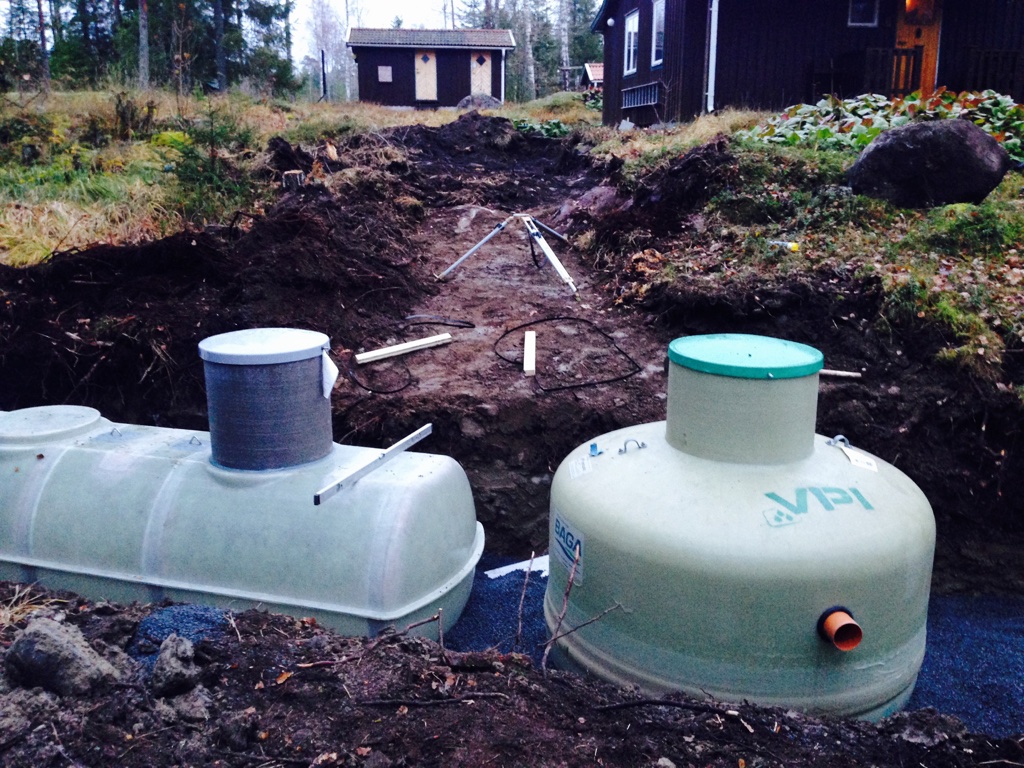

CIpax 3m3 sluten tank samt Baga 1.2m3 Slamavskiljare

CIpax 3m3 sluten tank samt Baga 1.2m3 Slamavskiljare

Schaktbotten justeras med Makadam 4-8

Schaktbotten justeras med Makadam 4-8

Tankarna förankras med förankringsdukar

Tankarna förankras med förankringsdukar

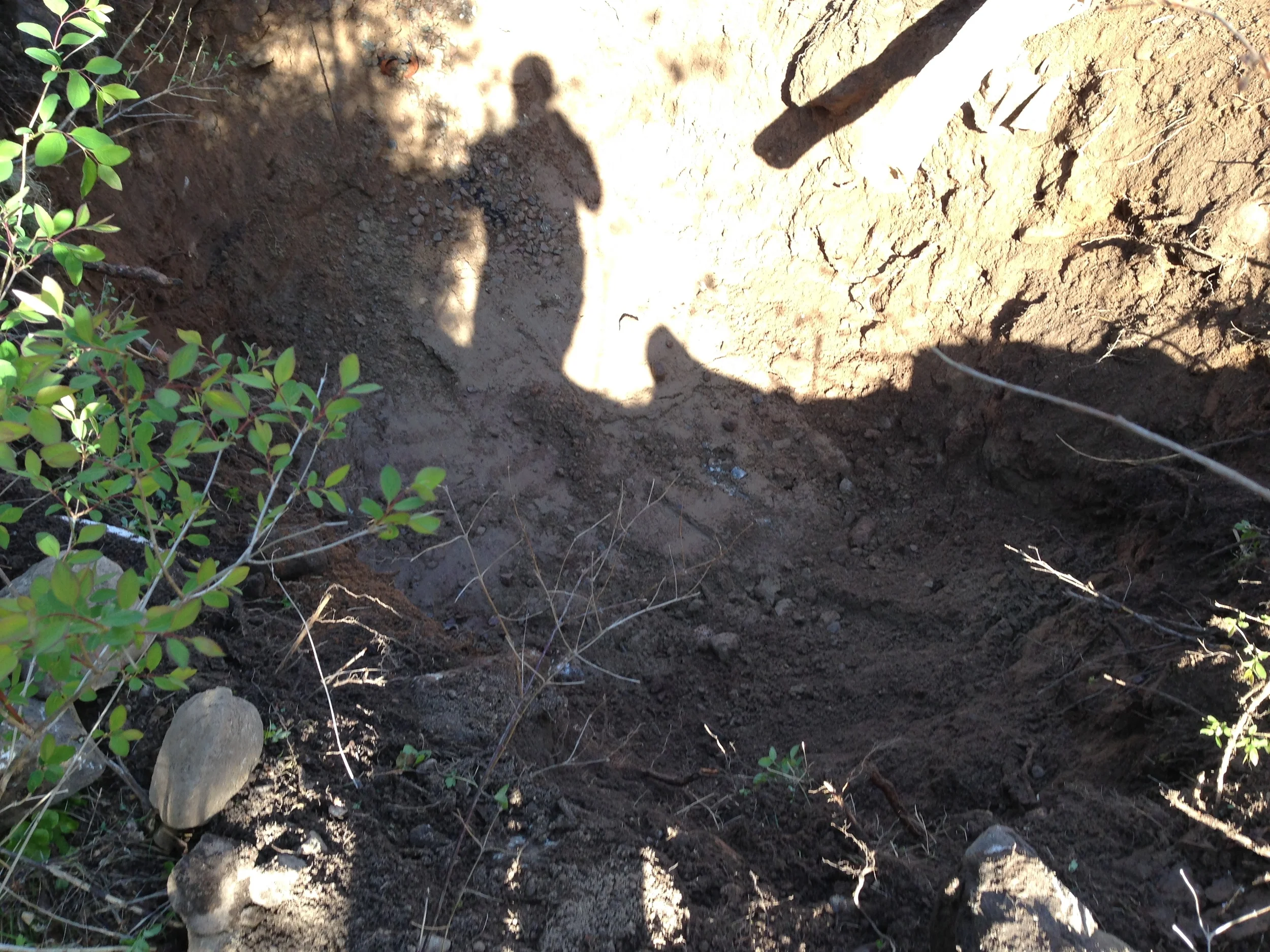

Schaktbotten markbädd ca: 25cm under marknivå.

Schaktbotten markbädd ca: 25cm under marknivå.

Utloppsrör 110mm, dränlager 20cm Mak 4/8.

Utloppsrör 110mm, dränlager 20cm Mak 4/8.

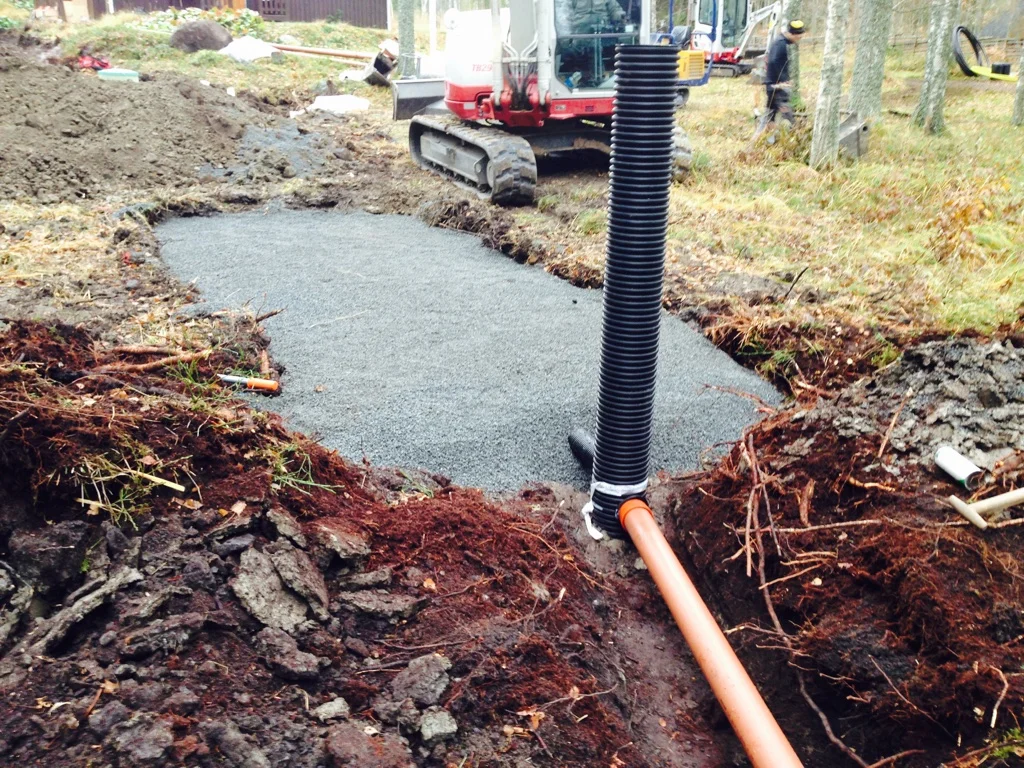

Provtagningsbrunn 200mm på utloppsledning. Utlopp till recipient/dike via dolt utsläpp (singelöga).

Provtagningsbrunn 200mm på utloppsledning. Utlopp till recipient/dike via dolt utsläpp (singelöga).

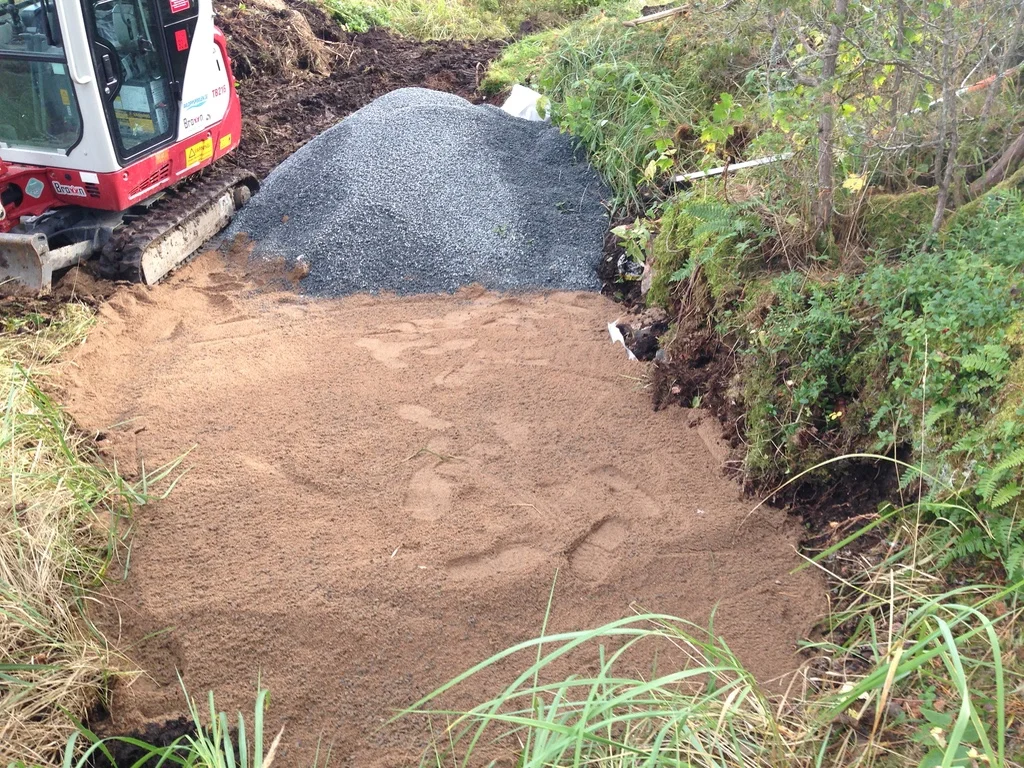

Förstärkningslager 50cm Betonggrus 0-8.

Förstärkningslager 50cm Betonggrus 0-8.

Baga Biomoduler (5st) med spridarmattor samt ventilatorer.

Baga Biomoduler (5st) med spridarmattor samt ventilatorer.

Täckning med geotextil före återfyllnad.

Täckning med geotextil före återfyllnad.

Återfyllnad med ca: 50cm mosand samt befintlig material.

Återfyllnad med ca: 50cm mosand samt befintlig material.

Ledningar isolerade med Tubolit 20mm.

Ledningar isolerade med Tubolit 20mm.

Avluftning av avloppsstammar 75mm.

Avluftning av avloppsstammar 75mm.

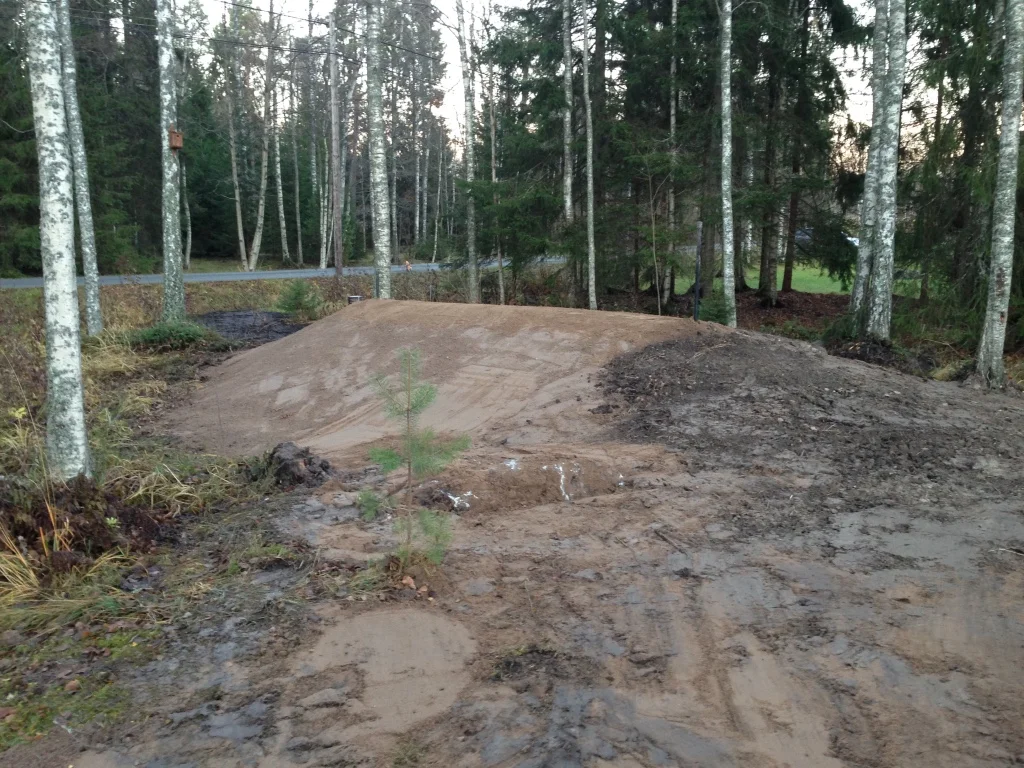

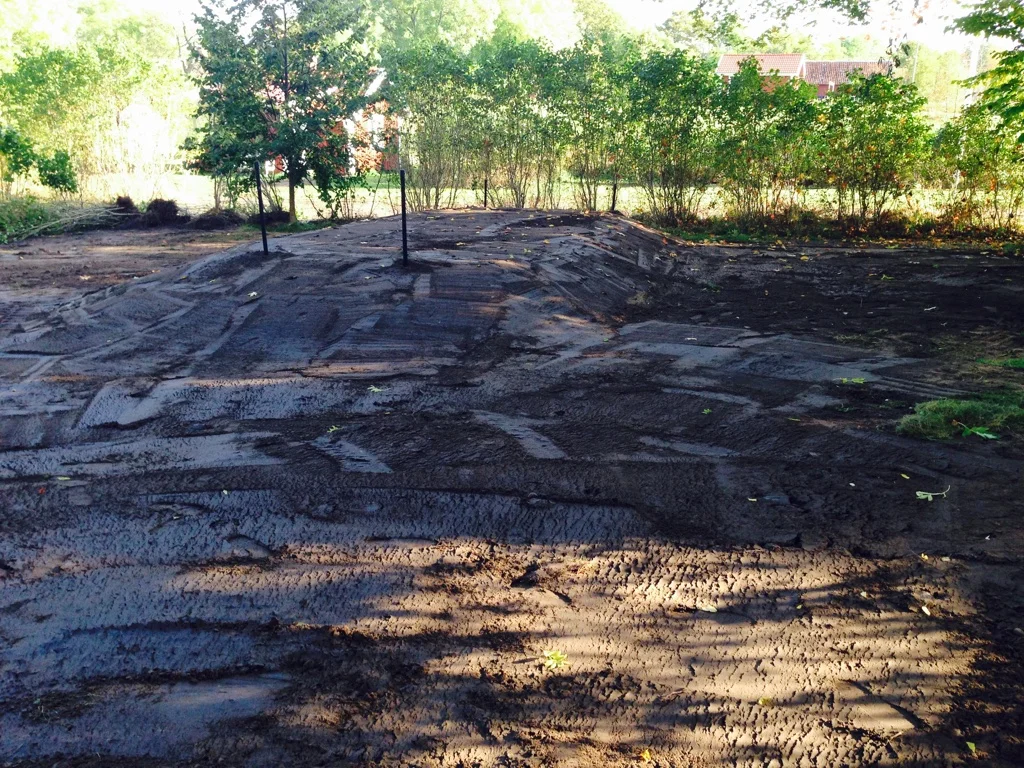

Återställning färdig.

Återställning färdig.

CIpax 3m3 sluten tank samt Baga 1.2m3 Slamavskiljare

Schaktbotten justeras med Makadam 4-8

Tankarna förankras med förankringsdukar

Schaktbotten markbädd ca: 25cm under marknivå.

Utloppsrör 110mm, dränlager 20cm Mak 4/8.

Provtagningsbrunn 200mm på utloppsledning. Utlopp till recipient/dike via dolt utsläpp (singelöga).

Förstärkningslager 50cm Betonggrus 0-8.

Återfyllnad med ca: 50cm mosand samt befintlig material.

Ledningar isolerade med Tubolit 20mm.

Avluftning av avloppsstammar 75mm.

Återställning färdig.

Gråvattenfilter - bdt

En av de minsta och enklaste lösningarna för rening av bad-, disk- och tvättvatten.

Raita BioBox XL Gråvattenrenare

Raita BioBox XL Gråvattenrenare

För att skydda mot frost isoleras Gråvattenrenaren innan återfyllning

För att skydda mot frost isoleras Gråvattenrenaren innan återfyllning

Efterpoleringsbädden består av 20cm Makadam 16-32.

Efterpoleringsbädden består av 20cm Makadam 16-32.

om gråvattenrenaren anläggs på särskiljt utsatta platser kompletteras isoleringen även med ett lager betongtäckmatta för att isolera ytterligare.

om gråvattenrenaren anläggs på särskiljt utsatta platser kompletteras isoleringen även med ett lager betongtäckmatta för att isolera ytterligare.

Efterpoleringsbädden täcks med geptextil innan återfyllning

Efterpoleringsbädden täcks med geptextil innan återfyllning

Raita BioBox XL Gråvattenrenare

För att skydda mot frost isoleras Gråvattenrenaren innan återfyllning

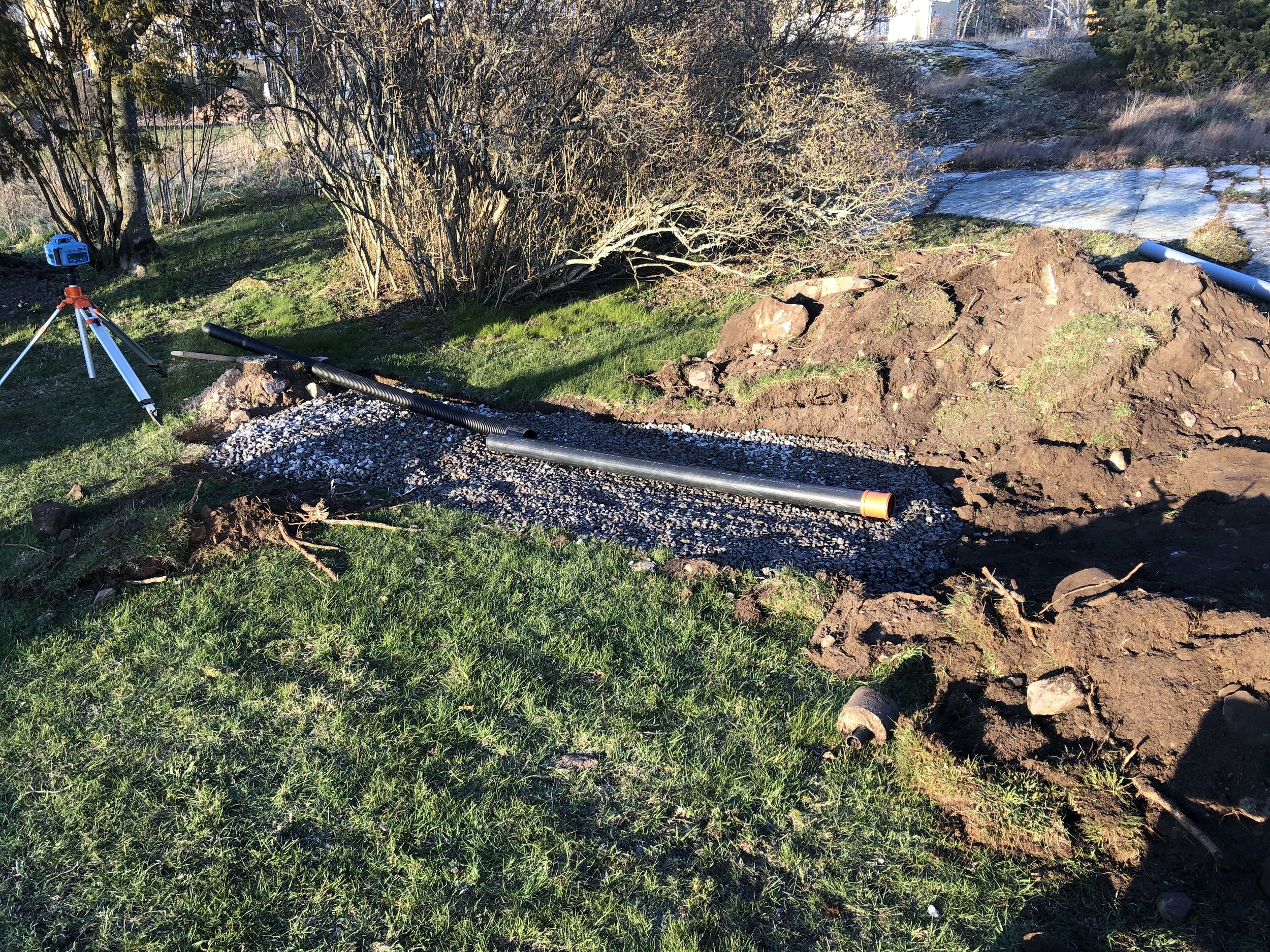

Efterpoleringsbädden består av 20cm Makadam 16-32.

om gråvattenrenaren anläggs på särskiljt utsatta platser kompletteras isoleringen även med ett lager betongtäckmatta för att isolera ytterligare.

Efterpoleringsbädden täcks med geptextil innan återfyllning

BDT med infiltration

Baga 1.2m3 Slamavskiljare

Baga 1.2m3 Slamavskiljare

Slamavskiljaren förankras med förankringsduk

Slamavskiljaren förankras med förankringsduk

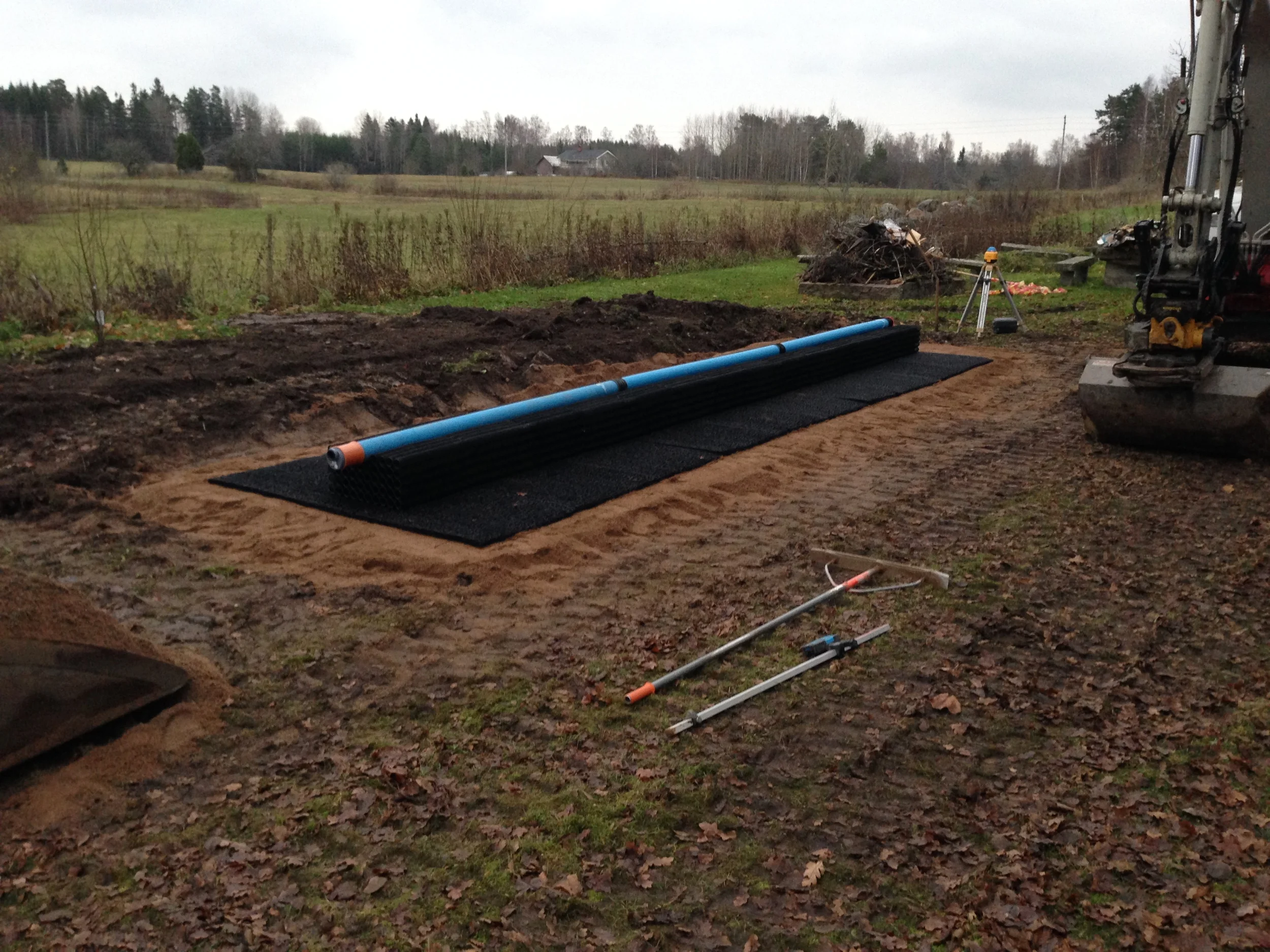

Baga Spridarmattor, Biomoduler samt spridarrör installeras på en justerad yta

Baga Spridarmattor, Biomoduler samt spridarrör installeras på en justerad yta

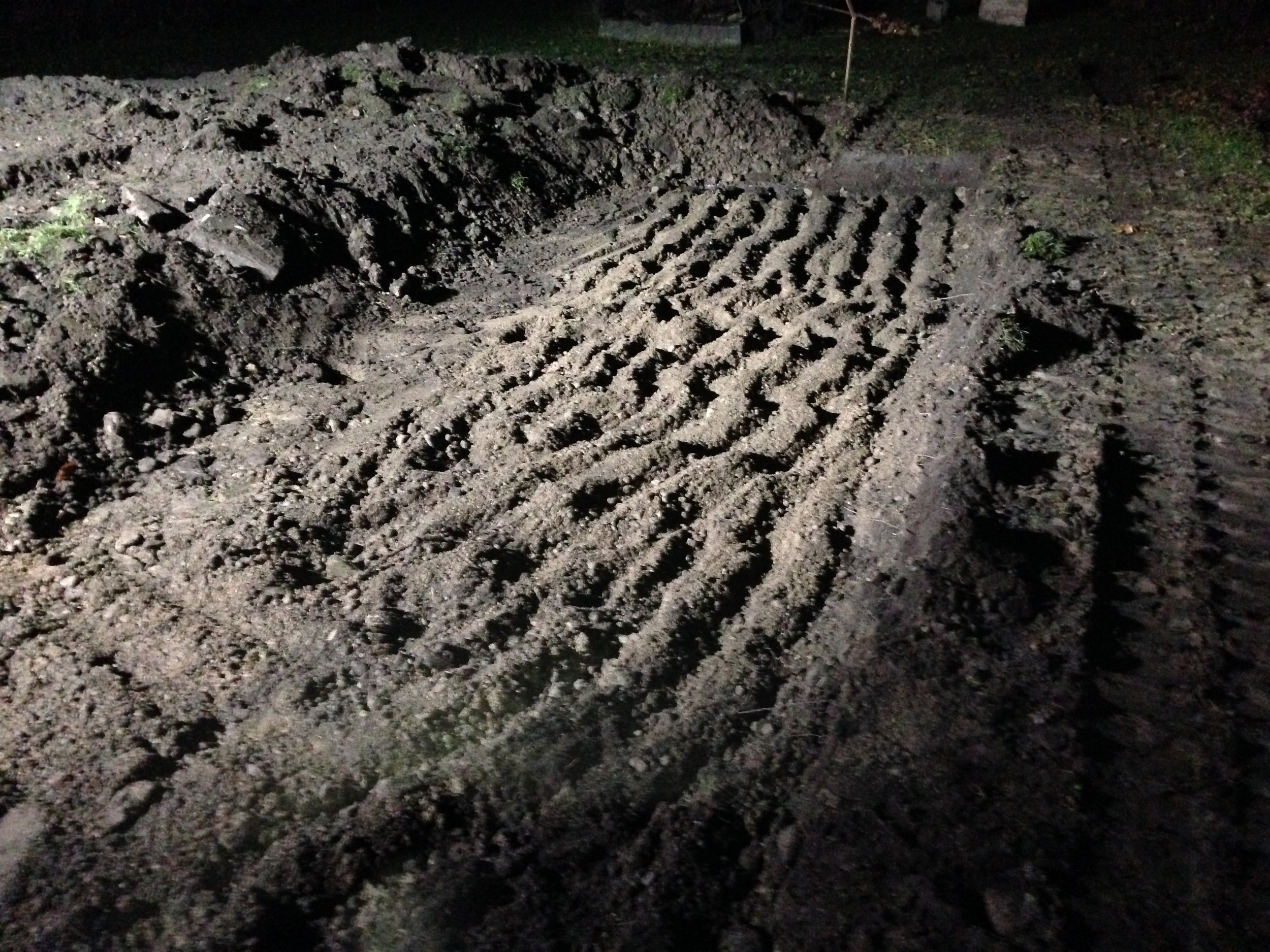

Återställning färdig

Återställning färdig

Baga 1.2m3 Slamavskiljare

Slamavskiljaren förankras med förankringsduk

Baga Spridarmattor, Biomoduler samt spridarrör installeras på en justerad yta

Återställning färdig

miniReningsverk Topas Plus med efterpoleringsbädd

Schaktbotten för reningsverket justeras med makadam 8-16

Schaktbotten för reningsverket justeras med makadam 8-16

Reningsverket Placeras på den justerade ytan.

Reningsverket Placeras på den justerade ytan.

Reningsverket förankras för att skydda från uppflytning

Reningsverket förankras för att skydda från uppflytning

Insidan av reningsverket och dess olika fack

Insidan av reningsverket och dess olika fack

slamlagringstanken placeras på en avvägd botten

slamlagringstanken placeras på en avvägd botten

Reningsverket ansluts till slamlagringstanken

Reningsverket ansluts till slamlagringstanken

Efterpoleringsbädden anläggs med Makadam 16-32, Spridarröret ansluts till reningsverket

Efterpoleringsbädden anläggs med Makadam 16-32, Spridarröret ansluts till reningsverket

Efterpoleringsbädden täcks av geotextil innan återfyllning

Efterpoleringsbädden täcks av geotextil innan återfyllning

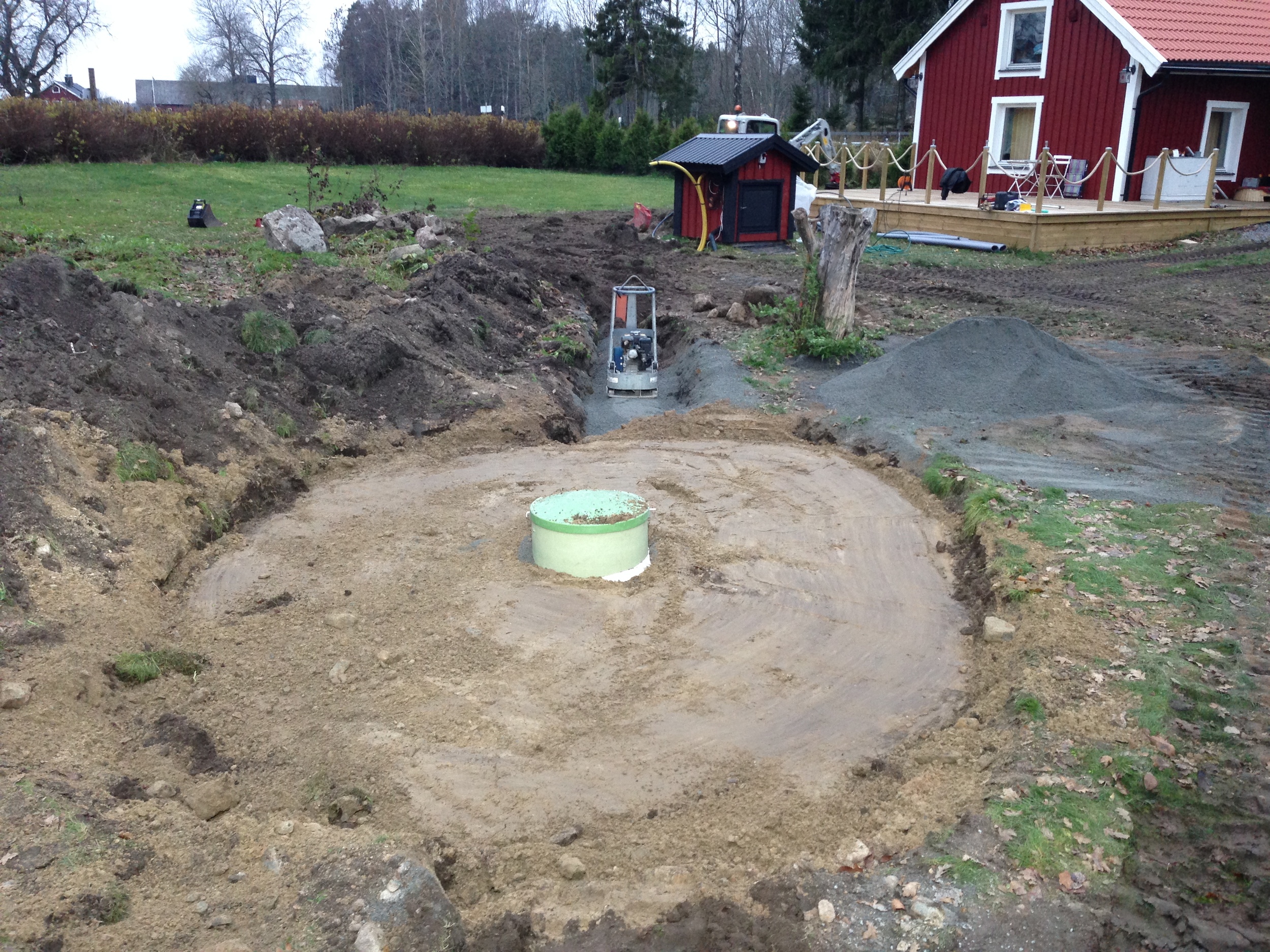

Återställning färdig!

Återställning färdig!

Foto 2023-09-20 13 17 37.jpg

Schaktbotten för reningsverket justeras med makadam 8-16

Reningsverket Placeras på den justerade ytan.

Reningsverket förankras för att skydda från uppflytning

Insidan av reningsverket och dess olika fack

slamlagringstanken placeras på en avvägd botten

Reningsverket ansluts till slamlagringstanken

Efterpoleringsbädden anläggs med Makadam 16-32, Spridarröret ansluts till reningsverket

Efterpoleringsbädden täcks av geotextil innan återfyllning

Återställning färdig!

Foto 2023-09-20 13 17 37.jpg

Reningsverk infiltration

Baga Easy Placeras på en avvägd botten

Baga Easy Placeras på en avvägd botten

Förankring med Baga förankringsduk. Skyddsfyllning runt tankar med Mak 4-8.

Förankring med Baga förankringsduk. Skyddsfyllning runt tankar med Mak 4-8.

Tryckslang PEM 40mm från slamavskiljare till infiltration.

Tryckslang PEM 40mm från slamavskiljare till infiltration.

Tank isolerad med betongtäckmatta samt överfylld med betonggrus samt befintligt material.

Tank isolerad med betongtäckmatta samt överfylld med betonggrus samt befintligt material.

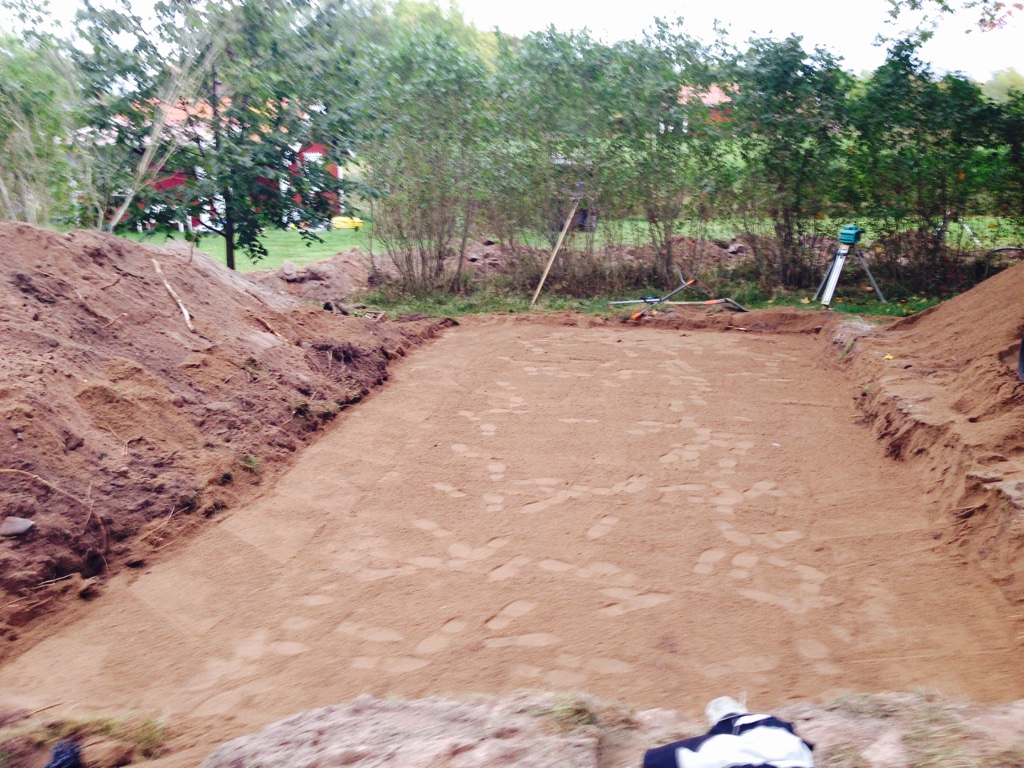

Schaktbotten för infiltration, ca: 40cm under befintlig marknivå. 8 x 4m = 32kvm.

Schaktbotten för infiltration, ca: 40cm under befintlig marknivå. 8 x 4m = 32kvm.

Infiltration 8x4m=32m2 med Baga Biomoduler.

Infiltration 8x4m=32m2 med Baga Biomoduler.

Förstärkningslager: Betonggrus 0-8 ca: 40cm.

Förstärkningslager: Betonggrus 0-8 ca: 40cm.

Täckning med fiberduk. Återfyllning med Betonggrus 0-8 samt befintligt material, ca: 50cm överfyll.

Täckning med fiberduk. Återfyllning med Betonggrus 0-8 samt befintligt material, ca: 50cm överfyll.

Återställning färdig.

Återställning färdig.

Återställning färdig.

Återställning färdig.

Baga Easy Placeras på en avvägd botten

Förankring med Baga förankringsduk. Skyddsfyllning runt tankar med Mak 4-8.

Tryckslang PEM 40mm från slamavskiljare till infiltration.

Tank isolerad med betongtäckmatta samt överfylld med betonggrus samt befintligt material.

Schaktbotten för infiltration, ca: 40cm under befintlig marknivå. 8 x 4m = 32kvm.

Infiltration 8x4m=32m2 med Baga Biomoduler.

Förstärkningslager: Betonggrus 0-8 ca: 40cm.

Täckning med fiberduk. Återfyllning med Betonggrus 0-8 samt befintligt material, ca: 50cm överfyll.

Återställning färdig.

Återställning färdig.

Avlopp med normal skyddsnivå

Slamavskiljare med infiltration

Slamavskiljare Baga 2,2m3 med integrerad pumpbrunn (Nivåalarm).

Slamavskiljare Baga 2,2m3 med integrerad pumpbrunn (Nivåalarm).

Förankring med Fiberduk. Skyddsfyllning runt tankar med Flis 2-4.

Förankring med Fiberduk. Skyddsfyllning runt tankar med Flis 2-4.

Tryckslang PEM 40mm från slamavskiljare till infiltration.

Tryckslang PEM 40mm från slamavskiljare till infiltration.

Tank överfylld med 50-60cm betonggrus samt befintligt material

Tank överfylld med 50-60cm betonggrus samt befintligt material

Schaktbotten för infiltration, ca: 35cm under befintlig marknivå. 8 x 2m = 16kvm.

Schaktbotten för infiltration, ca: 35cm under befintlig marknivå. 8 x 2m = 16kvm.

Infiltration 8x2m=16m2 med Baga Biomoduler. Förstärkningslager: Betonggrus 0-8 45cm

Infiltration 8x2m=16m2 med Baga Biomoduler. Förstärkningslager: Betonggrus 0-8 45cm

Täckning med fiberduk. Återfyllning med Betonggrus 0-8 samt befintligt material, ca: 50cm överfyll.

Täckning med fiberduk. Återfyllning med Betonggrus 0-8 samt befintligt material, ca: 50cm överfyll.

Återställning färdig.

Återställning färdig.

Slamavskiljare Baga 2,2m3 med integrerad pumpbrunn (Nivåalarm).

Förankring med Fiberduk. Skyddsfyllning runt tankar med Flis 2-4.

Tank överfylld med 50-60cm betonggrus samt befintligt material

Schaktbotten för infiltration, ca: 35cm under befintlig marknivå. 8 x 2m = 16kvm.

Infiltration 8x2m=16m2 med Baga Biomoduler. Förstärkningslager: Betonggrus 0-8 45cm

Täckning med fiberduk. Återfyllning med Betonggrus 0-8 samt befintligt material, ca: 50cm överfyll.

Återställning färdig.
